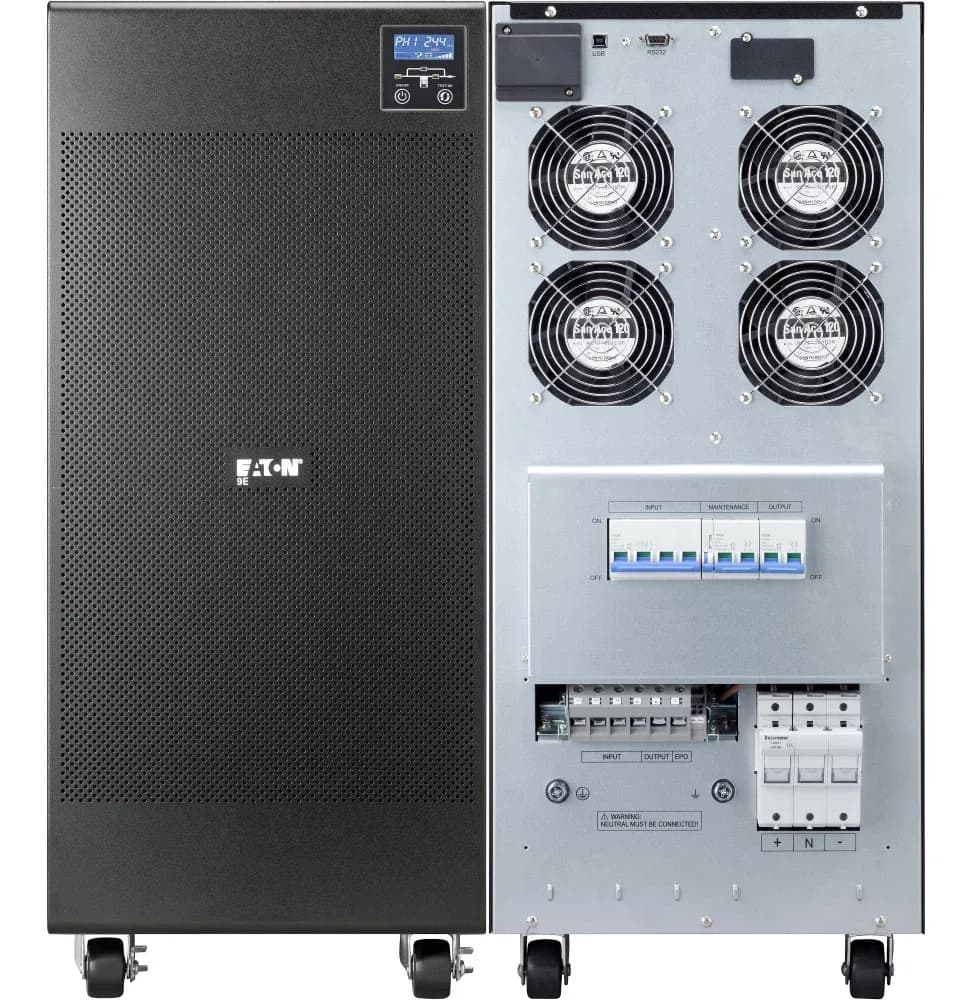

Onduleur On-line Eaton 9E 20kVA (9E20KI)

Caractéristiques techniques

Tension de sortie

220 V / 230 V / 240 V +/- 2 %

Type de forme de l'onde

Sinusoïde

Distorsion harmonique en sortie

< 3 % en sortie

Connexions de sortie

Bornier

Tension d'entrée

220 / 230 / 240 V en monophasé ; 380 / 400 / 415 V en triphasé

Fréquence d'entrée

50 Hz / 60 Hz à sélection automatique (45 - 66 Hz)

Connexions d'entrée

Bornier

Plage de tension

176 - 276 V sans déclassement (jusqu'à 110 - 276 V avec déclassement)

Port d'interface

1 port USB, 1 port série RS232 (non utilisables simultanément)

Interface utilisateur

Écran LCD (niveau de charge, niveau des batteries, tensions et fréquences d'entrée et de sortie)

Logiciel de gestion de l'alimentation

Eaton Intelligent Power

Poids en kg

159,9 kg

Dimensions (l x p x h) en mm

350 x 706 x 815,5 mm

Technologie onduleur

On-line

Puissance en VA

20000 VA

Stabilisateur de tension

Oui

Contenu de la boîte

Onduleur 9E · Câble USB · Câble série · Manuel d'utilisateur

Emplacement pour carte de communication

1 emplacement pour carte Network-MS (SNMP), ModBus-MS ou Relay-MS (contacts secs), en option

Temps de transfert/commutation

0 ms (double conversion permanente)

Bypass

By-pass interne automatique + bypass de maintenance en standard

Bruit audible

< 55 dB

Facteur de puissance (ratio)

0,8

Fréquence de sortie

50 Hz / 60 Hz à sélection automatique

Phase (Sortie/Entrée)

Monophasé / Monophasé ou triphasé (selon la version)

Rendement en mode éco

97 %

Capacité de surcharge

105-110 % : 5 min ; 110-130 % : 1 min ; 130-150 % : 10 s ; > 150 % : 100 ms

Rendement en double conversion

93 % en mode on-line

Type de sortie

Bornier

Puissance en watts

16000 W

Autonomie

15 min à 50 % de charge ; 9 min à 75 % de charge

Packs batteries externes

Jusqu'à 4 coffrets batterie externes 9EEBM480 (autonomie portée à 82/54 min à 50 et 75 % de charge)

Format

Tour

Pilotage & communication

USB, Port série RS232, Emplacement carte

Garantie

1 an
