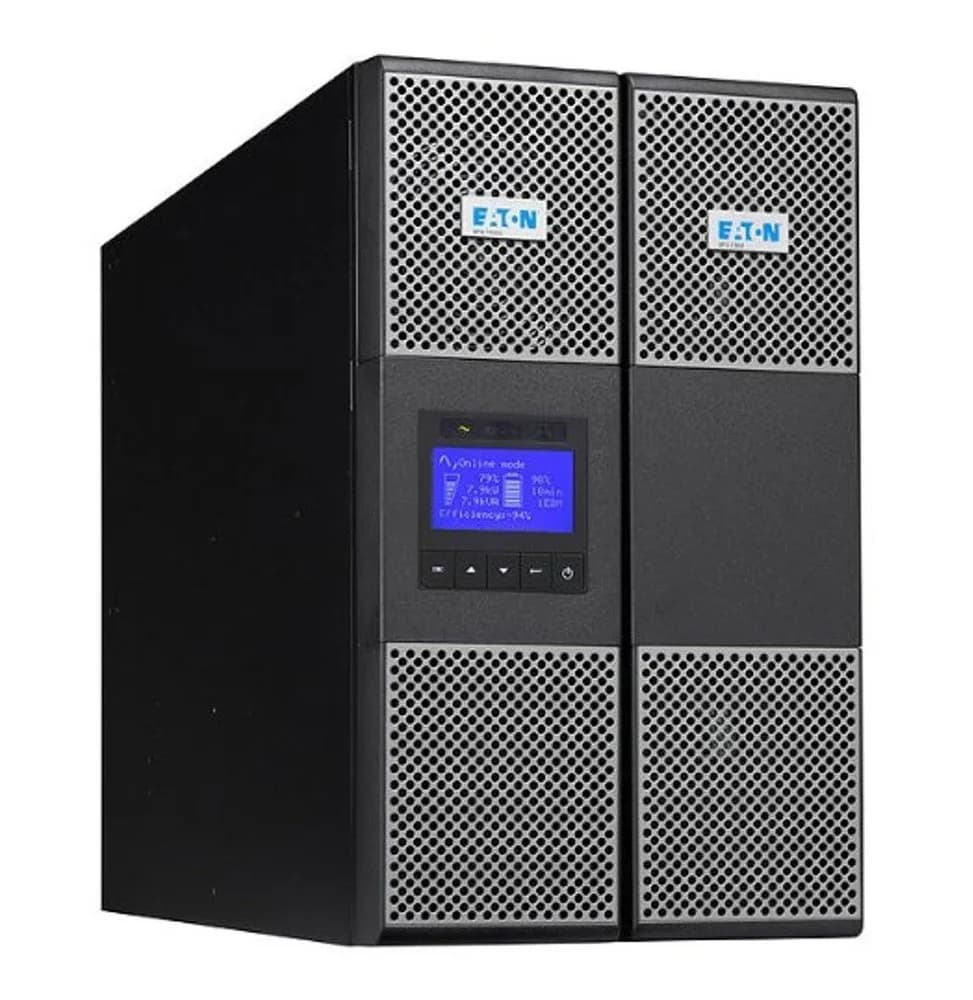

Onduleur On-line Eaton 9PX 8000i (9PX8KIBP31)

Caractéristiques techniques

Tension de sortie

200/208/220/230/240/250V +/– 1%

Type de forme de l'onde

Sinusoïde

Distorsion harmonique en sortie

< 2 % (THDU)

Connexions de sortie

Bornier + 4 prises IEC C19 (16 A)

Tension d'entrée

380/400/415 V triphasé

Fréquence d'entrée

50/60 Hz à auto-sélection (40 - 70 Hz)

Connexions d'entrée

Bornier (jusqu'à 16 mm²)

Plage de tension

305 - 480 V sans déclassement (175 - 480 V avec déclassement)

Gestion des batteries

Méthode de recharge ABM® ou compensation de température (au choix de l'utilisateur), test batterie automatique, protection contre la décharge profonde, détection des coffrets batteries externes

Port d'interface

1 port USB, 1 port RS232 (non utilisables simultanément), 4 contacts secs (DB9), 1 mini-bornier de commande marche/arrêt à distance, 1 arrêt d'urgence, 1 connecteur DB15 de mise en parallèle

Interface utilisateur

Écran graphique LCD multilingue

Alarme audible

Oui

Logiciel de gestion de l'alimentation

Eaton Intelligent Power

Poids en kg

88 kg

Dimensions (l x p x h) en mm

440 x 700 x 260 mm

Technologie onduleur

On-line

Puissance en VA

8000 VA

Stabilisateur de tension

Oui

Contenu de la boîte

Module de puissance 9PX Module de batterie 9PX Bypass de maintenance externe Câble USB Câble série 1 câble de batterie avec communications pour la reconnaissance automatique de l’armoire à batteries 2 supports pour montage en tour Plaque de liaison pour montage en tour Guide de sécurité Démarrage rapide

Emplacement pour carte de communication

1 emplacement pour carte Network-MS, ModBus-MS ou Relay-MS (en option)

Hauteur du rack

6U

Temps de transfert/commutation

0 ms (double conversion permanente)

Bypass

By-pass interne + by-pass de maintenance HotSwap MBP en standard

Bruit audible

< 48 dBA

Facteur de puissance (ratio)

0,9

Facteur de puissance d'entrée

Correction du facteur de puissance (PFC) en entrée, ratio non publié par le constructeur

Fréquence de sortie

50/60 Hz à auto-sélection, convertisseur de fréquence en standard

Phase (Sortie/Entrée)

Monophasé / Triphasé

Rendement en mode éco

98 % en mode haut rendement

Capacité de surcharge

102-110 % : 120 s ; 110-125 % : 60 s ; 125-150 % : 10 s ; > 150 % : 900 ms

Rendement en double conversion

Jusqu'à 94 % en mode On-Line

Type de sortie

Bornier

Puissance en watts

7200 W

Autonomie

20 min à 50 % de charge ; 15 min à 70 % (à facteur de puissance 0,7)

Packs batteries externes

Jusqu'à 12 coffrets batterie externes connectables à chaud (EBM 9PXEBM240)

Format

Tour

Prises secourues

3 à 4 prises

Pilotage & communication

USB, Port série RS232, Emplacement carte

Garantie

2 ans
